[아두이노] 아두이노 Serial Monitor 사용법

안녕하세요, 아이디어 창작 도우미 아두맨입니다.

오늘은 아두이노 Serial Monitor 사용법에 대해서 알아보겠습니다.
아두이노가 정상적으로 작동하는 지 알 수 있는 매우 중요한 역할입니다.

wokwi에서 Serial Monitor 사용하는 방법

wokwi에서 프로젝트 설정하는 방법은 장치설정 → ESP32 또는 아두이노 웹에서 간단히 시뮬레이션 테스트 wokwi에서 확인하실 수 있습니다. (아래 링크로도 확인 가능합니다.)

2024.07.01 - [아두이노/장치설정] - [아두이노] 아두이노 웹에서 간단히 시뮬레이션 테스트 wokwi

[아두이노] 아두이노 웹에서 간단히 시뮬레이션 테스트 wokwi



wokwi에 접속해서 먼저 프로젝트를 생성합니다.

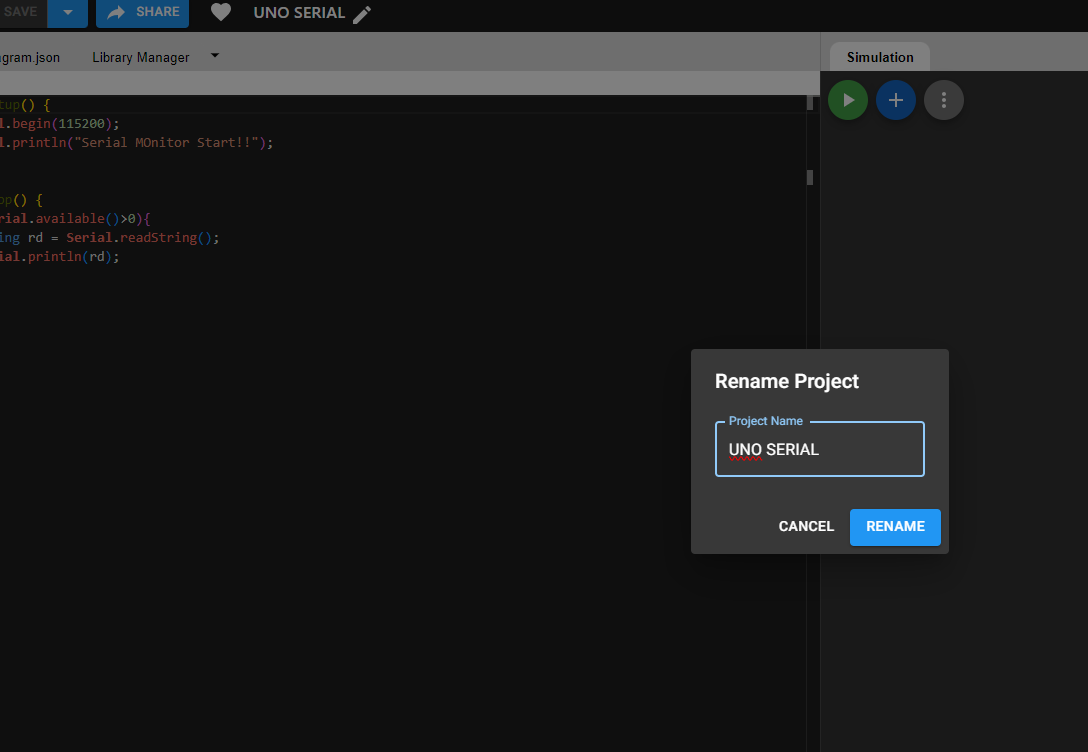

바로 SAVE하셔서 UNO SERIAL 이름으로  저장합니다.



Public으로 저장하시면 됩니다.(유료 결제하면 Private 할 수 있으나 그냥 Public으로 진행해도 됩니다.)

---



Serial 값 읽는 방법

아래의 코드를 복사 붙여 넣기 해서 실행하면 됩니다.

void setup() {
  Serial.begin(115200);
  Serial.println("Serial Monitor Start!!");
}

void loop() {
  if(Serial.available()>0){
    String rd = Serial.readString();
    Serial.println(rd);
  }
}



이제 시작을 눌러서 실행하면 됩니다.

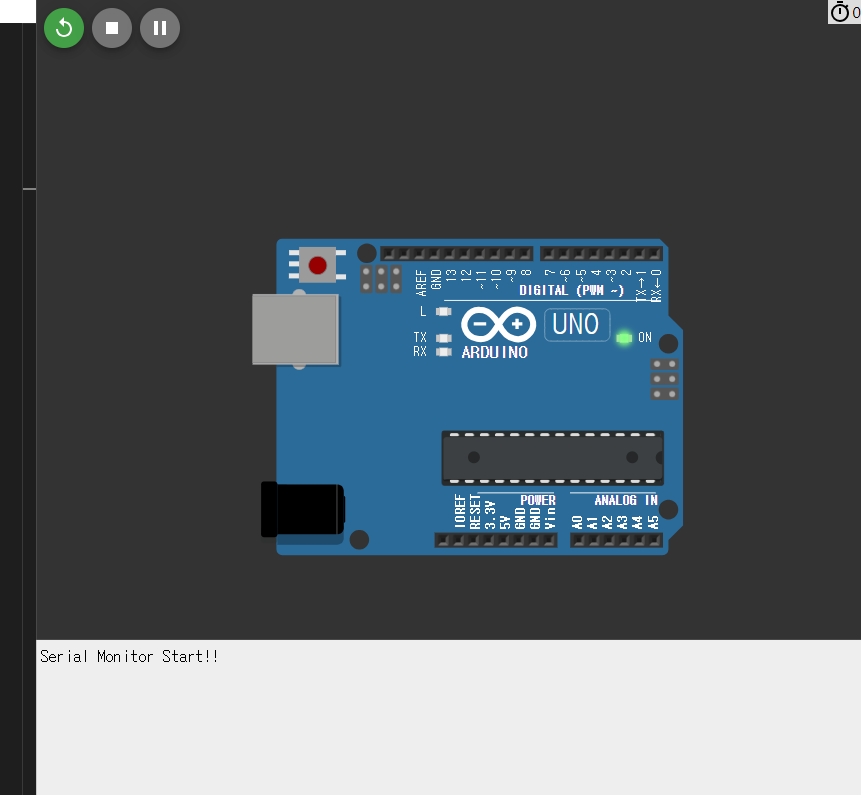

시작과 동시에 Serial Monitor Start!! 라는 메세지 창이 뜹니다.

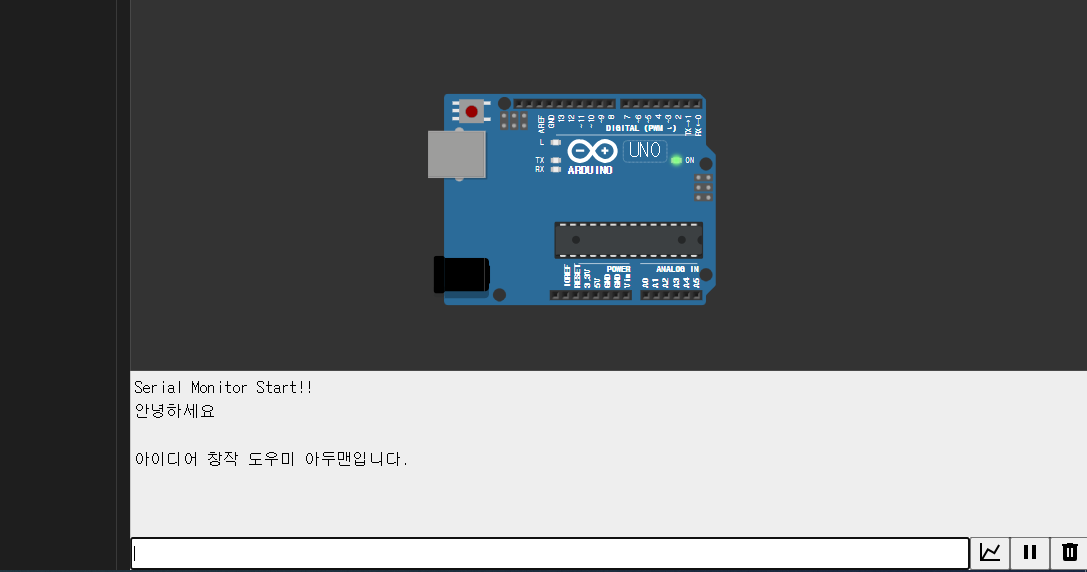

그 창 아래 텍스트 입력하는 곳에 아무 글자를 넣으면 시리얼 모니터에 표시가 됩니다.





글자를 입력하면 Serial Monitor 화면에 표시되는 이유는 아래의 코드 때문인데요.

void loop() {                                            // 반복적으로 동작하는 함수
  if(Serial.available()>0){                        // Serial Monitor에 어떤 값이 들어오면,
    String rd = Serial.readString();           // 그 값을 rd에 모두 문자열로 저장하고,
    Serial.println(rd);                                // 다시 Serial Monitor로 표시한다.
  }
}



주석의 의미대로 값을 입력하면, 그대로 다시 Serial Monitor에 표시해줍니다. (echo 기능)



웹에서 정상적으로 동작하는 것을 확인했으니 실제 보드로 테스트해보겠습니다.

---

아두이노 우노 세팅 및 코드 작성

아두이노 세팅하는 방법은 아두이노 → 장치설정 → 아두이노 우노 IDE 2 설치하는 방법을 찾아가셔도 되고 아래의 링크로도 접속 가능합니다.

2024.07.01 - [아두이노/장치설정] - [아두이노] 아두이노 우노 IDE 2 설치하는 방법

[아두이노] 아두이노 우노 IDE 2 설치하는 방법

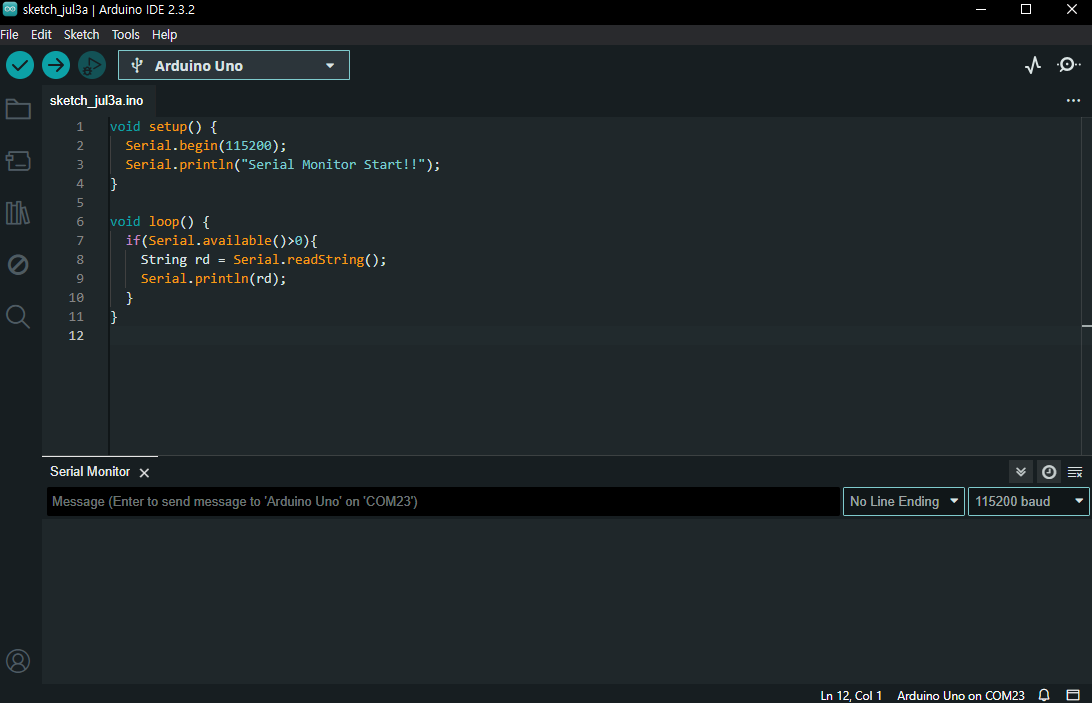

코드는 wokwi에서 사용한 코드 그대로를 복사 붙여 넣기 해주면 됩니다.

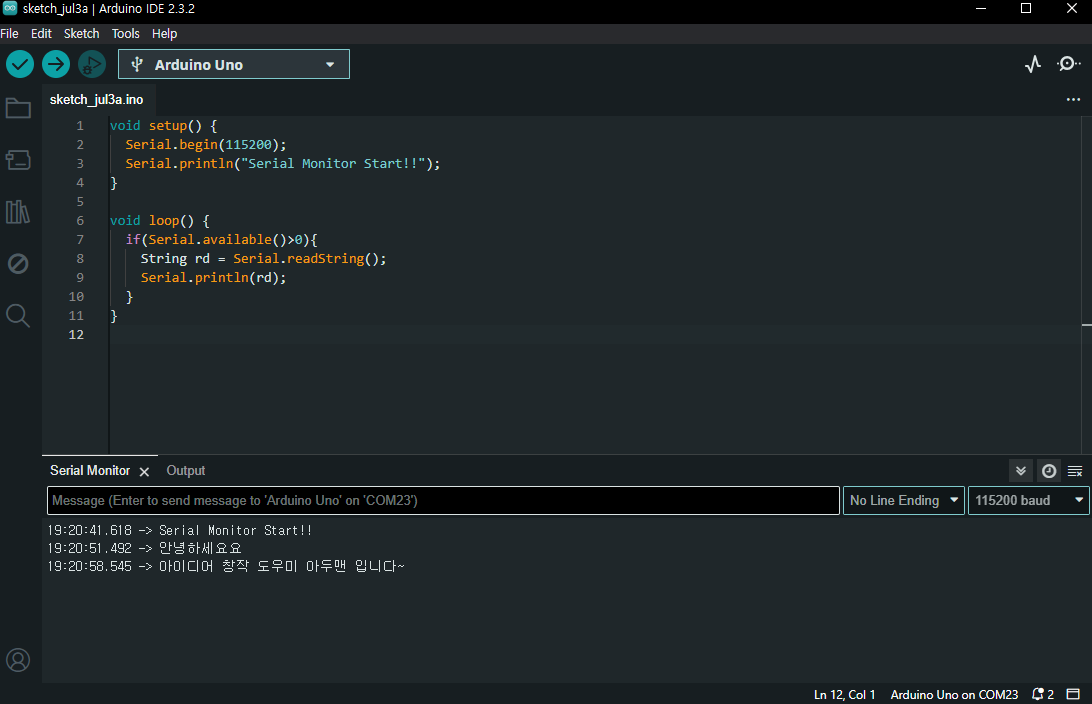

업로드하시고 결과를 확인하면 wokwi와 정확하게 똑같이 동작합니다.





여기서 주의 해주셔야 할 부분이 있습니다.



바로 Serial.begin(115200) 부분과 Serial Monitor 115200 Baud 입니다.



눈치 채셨겠지만, 두 개의 숫자가 일치하지 않으면 제대로 보여지지 않습니다!

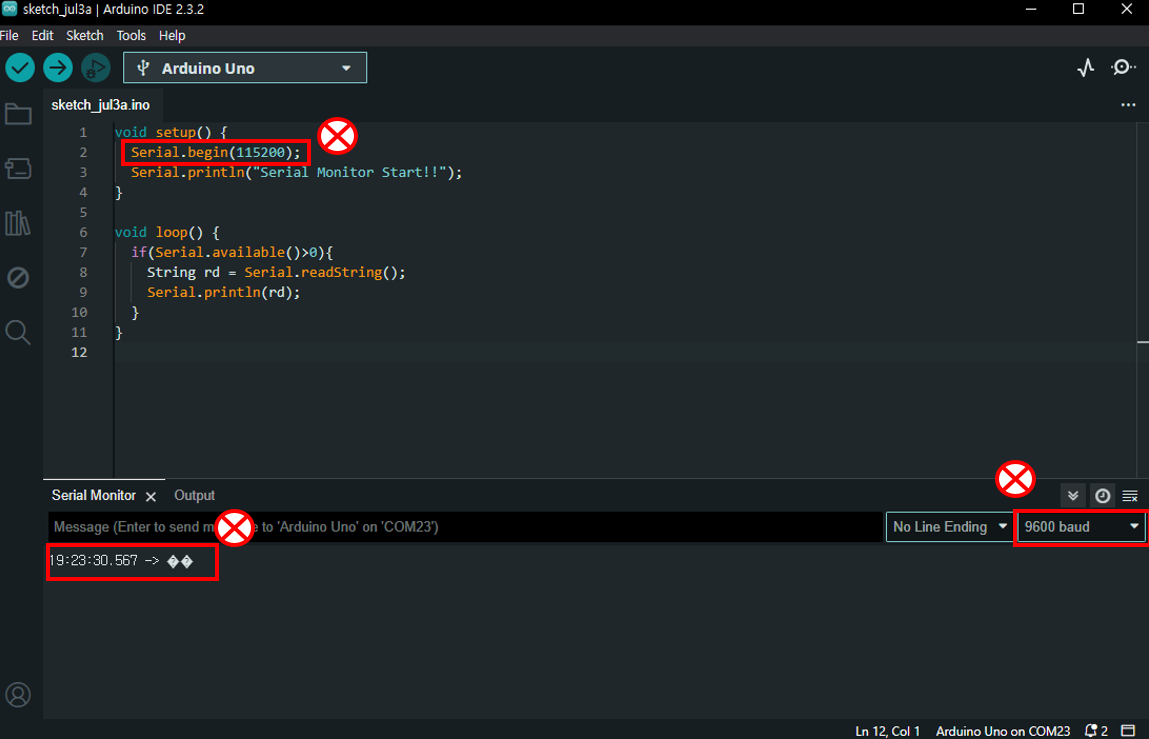

아래는 속도를 잘못 지정했을 때의 모습입니다.



빨간 X표를 보시면 begin(115200) 과 9600Baud로 숫자가 일치하지 않아 Serial Monitor Start!! 라는 문구가 표시되지 않았습니다.



두 개의 숫자 값을 반드시 확인해서 일치시키세요!

---

이렇게 아두이노 우노 보드를 가지고 Serial Monitor 확인하는 방법을 배웠습니다.



Serial Monitor로 회로 디버깅하는 방법에 관한 글은 다음 시간에 올리겠습니다.



오늘도 긴 글 읽어주셔서 감사합니다!
